商品信息
基本参数
- 产地浙江
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌浙仪自控阀门
- 型号Q641F46
- 材质碳钢
- 阀瓣开启高度90°旋转
- 驱动方式气动
- 连接形式法兰
- 压力环境常压
- 工作温度区间150°
- 特殊功能耐磨，密封性能好，开关轻，使用寿命长
- 零部件及配件电磁阀，阀位开关，空气过滤减压器
- 形态两开式
- 适用介质各种高腐蚀化学介质
- 外形中型
- 流动方向单向
- 类型(通道位置)二通式
- 工作温度常温
- 公称通径50mm
- 规格DN15-DN200
- 重量28kg
- 产地浙江
- 厂家浙仪自控阀门
产品简介：

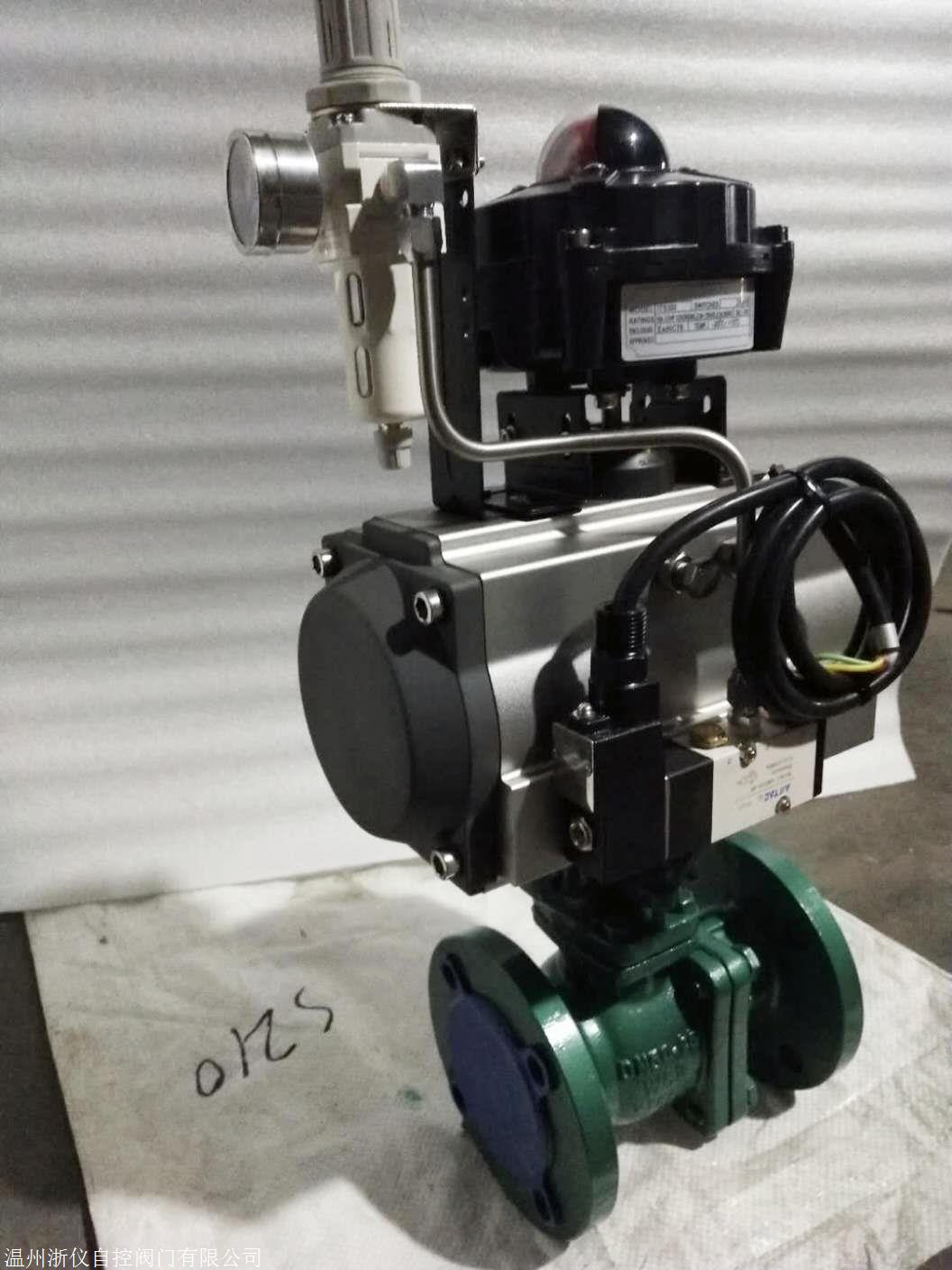

产品详情：Q641F46气动衬氟球阀是一个（球状）阀，它绕垂直于通道的轴旋转90o。它由旋转角行程电子气动执行器和o型阀结构。Q641F46气动衬氟球阀构成，是高性能的调节或切换阀，接纳来自工业自动化控制的电流信号或电压信号的输入和输出（DCS，PLCsystem）仪表源。Q641F46气动衬氟球阀可实现过程管道中流体介质的百分比调节或二位开关控制，从而实现对阀门的自动控制。流体介质的流量，压力，温度，液位和其他参数。1：Q641F46气动衬氟球阀产品属性：
2．Q641F46气动衬氟球形阀的流体阻力小，是所有阀中很小的流体阻力。采用AC220V，AC380V或DC24V电源电压作为电源，接纳（4-20ma，0-10ma或1-5vdc）电流信号或电压信号来控制操作。Q641F46气动衬氟球阀利用角度行程输出的扭矩使圆球旋转0〜90o，以实现开启或关闭或调节效用。
3．Q641F46气动衬氟球阀是全电子气动执行机构，具有有机电集成结构。Q641F46气动衬氟该球阀具有内部伺服操作和开启信号的位置反馈，位置指示，机能有力，性能可靠，连接简单。Q641F46气动衬氟球阀通过输入电流信号或电压信号来变动球芯的旋转角度（0-90o的随意角度）实现百分比调整。
4．Q641F46气动衬氟球阀有效地减低了球与密封圈之间的摩擦系数并减少了工作扭矩。当中压较小时，Q641F46气动衬氟的密封圈与球之间的接触面球阀很小，因此密封压力较大，以确保可靠的密封。当中压较高时，Q641F46气动衬氟球阀密封相应地增加环和球之间的接触面积，因此阀座密封圈可背负更大的介质推力而不会破坏，从而确保可靠的密封。
5．Q641F46气动衬氟球阀球芯通道平坦光滑，不易沉积介质，可通过球通过管道输送，结构简单，重量轻，密封性能好。Q641F46气动衬氟球阀特别适用于要求零泄漏率的场合。
：气动执行机构基准技术参数
四：气动衬氟球阀机能
1.耐腐蚀性能：阀的内腔和阀体均衬有2.5-3mm厚的F46，具有耐酸碱和强腐蚀的能力。
2.采用软密封阀座，密封性能好。
3.体积小，重量轻，结构简单，安装维护便捷。
4.流动阻力小，循环量小。
五：气动衬氟球阀阀体和内部组件
1.阀体
类别：直通两部分式铸造球阀
@每@直径：dn15〜200mm
公表示压力：pn1.0，1.6mpa（ANSI150Lb）
连接形式：法兰连接JB/T79-94（ANSI16.5）
材质：ZG230-450衬F46，ZG1Cr18Ni9Ti衬F46
